防爆氨逃逸現場設備運行安裝條件細細分！

　　A監測站房環境要求：

　　1.數采儀、標氣瓶等放在監測站房內。監測站房內需安裝電源分配箱滿足系統供電需求，提供電源 AC210V-AC230V，功率大于 10KW、2 個以上3孔電源插座?？照{(diào)系統和采暖設備，使室內溫度保持在（15~30）℃。小屋結構應密封、隔熱、防塵，具有通風換氣設備。

　　2.監測站房的基礎荷載強度應≥2000Kg/m2，站房空間凈高度應≥2.8 米，站房建在標高≥0m 處。

　　3.站房門可依據現場情況選擇在立面靠左或靠右開口并安裝制式鋼制防盜門（單扇門，向外開。如涉及防爆請根據要求建設），要求密封性良好，并可加裝電子門禁系統。

　　4.照明設施安裝要求：按照既節能又要保證有充足的采光原則。

　　5.站房應具有能夠滿足數據傳輸要求的通訊條件。

　　6.站房應具備防雨、防塵、通風、消防、接地、避雷等基礎條件。

　　7.站房內應安裝空調和并保證室內環境溫度在 20℃～30℃，相對濕度≤60%?？照{(diào)應具有來電自動重啟功能，站房內應安裝排風扇或其他通風設施。

　　8.站房外加裝給、排水設施，方便運維人員對站房進行維護、保潔。

　　9.站房內應配備工作臺及椅子，并設置專門放置檔案的位置。

　　10.管理制度和運維制度，運維人員信息，各連續監測設備工作原理，主要技術參數等應在站房內墻上顯著位置顯示。

　　B平臺：

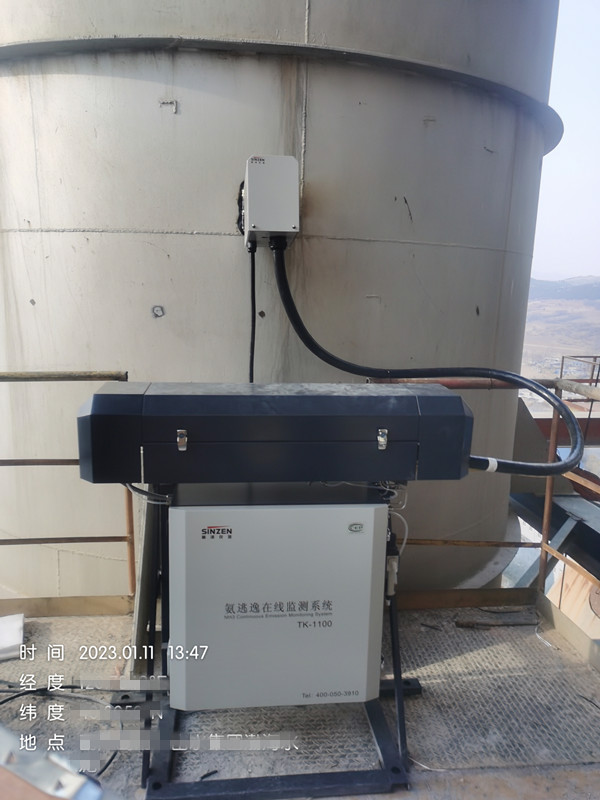

       平臺位于測試點的下方，是操作人員進行安裝、調試、維護等所需的承載平臺，平臺的寬度>1.3米，作防銹處理，欄桿的高度>1.3米，符合國家標準。

　　C扶梯：

       當采樣平臺設置在離地面高度≥5米的位置時，應有通往平臺的Z字梯/旋梯/升降梯。扶梯是操作人員從地面到平臺的安全有效通道，扶梯的寬度應大于600毫米，作防銹處理，護欄高度1.2米（爬梯應有籠形護欄），符合國家標準。梯子要保證4人（100Kg/每人）同時上下扶梯的承載要求。

　　D橋架：

       電纜橋架（或線管）：現場電纜敷設方式可用走橋架和穿管方式.橋架及穿管的走向根據現場情況，應遵循以下原則：

　　信號電纜及通訊電纜必須帶屏蔽。

　　現場采樣管線及線纜通過電纜橋架進行現場敷設。

　　電纜橋架與采樣位置接口采用鍍鋅鋼管進行線纜防護敷設。

　　電纜橋架架空處，通過在管道上固定管箍以及焊接電纜橋架支架進行敷設。電纜橋架建議采用300X100.

　　說明：電纜的長度根據現場實際定，基本跟采樣管線長度一致，留有余量。最終的配置以項目的接口圖紙為準。供貨范圍以技術協議要求為準。

　　E采樣、監測點等的開孔及法蘭的焊接與固定：

       開孔數量、開孔尺寸及開孔間隔、位置應遵從工程師的指導要求，符合國家環保標準。

　　F平臺設備安裝固定：

       按工程師指定的點位要求，焊接安裝固定螺栓或預埋膨脹螺栓，提供并安裝平臺設備的安裝支架。

　　G電源、氣源：

       現場應提供干燥潔凈、無油無水儀表風（壓力0.6-0.8Mpa），并將壓縮空氣引至監測站房、平臺、氣管終端位置確定，管道鋪設應按規范進行。

　　H供電電源要求：

       提供永久固定電源（配電箱），電源為AC220V，單套系統總功率不小于10KW。須將電源引到監測站房，并安裝穩壓器，其電源線路需滿足用電負荷要求。

　　I防雷接地：

       a) 系統儀器設備的工作電源應有良好的接地措施，接地電纜應采用大于 4 mm2 的獨芯護套電纜，接地電阻小于 4Ω，且不能和避雷接地線共用。

　　b) 平臺、監測站房、交流電源設備、機柜、儀表和設備金屬外殼、管纜屏蔽層和套管的防雷接地，可利用廠內區域保護接地網，采用多點接地方式。廠區內不能提供接地線或提供的接地線達不到要求的，應在子站附近重做接地裝置。

　　c) 監測站房的防雷系統應符合 GB 50057 的規定。電源線和信號線設防雷裝置。

　　d) 電源線、信號線與避雷線的平行凈距離≥1 m，交叉凈距離≥0.3 me) 由煙囪或主煙道上數據柜引出的數據信號線要經過避雷器引入監測站房，應將避雷器接地端同站房保護地線可靠連接。

　　f) 信號線為屏蔽電纜線，屏蔽層應有良好絕緣，不可與機架、柜體發生摩擦、打火，屏蔽層兩端及中間均需做接地連接。

　　G通信電纜：

       如買方要求設備與廠控制中心或上級部門進行通信聯網，則現場要求把相應的通信電纜引到監測站房，并留有接線余量。

　　K采樣位置：

       應優先選擇在垂直管段和煙道負壓區域，確保所采集樣品的代表性。
